AFPM3-AVI三相交流電源電壓電流傳感器/消防電源監控模塊

  • 公司名稱:
  • 產品參考價:
  • 更新時間:
  • 所 在 地:
  • 生產地址:
  • 瀏覽次數:
  • 江蘇安科瑞電器制造有限公司
  • 588元
  • 2015-05-10 20:51:32
  • 無錫市
  • 江蘇省江陰市南閘鎮東盟路
  • 312

我要詢價

【簡單介紹】

AFPM3-AVI 三相交流電源電壓電流傳感器/消防電源監控模塊能夠采集被監控設備電源的電壓值和電流值,并通過RS485 通訊上傳到監控器(監控主機)(以下稱監控主機),監控主機可以判斷被監控電源的電壓和電流狀態,如過壓、欠壓、過流等狀態,數據經監控主機分析處理后可以指示相應電源故障類型,并發出聲光報警信號。

【詳細說明】

AFPM3-AVI 三相交流電源電壓電流傳感器

  1、基本功能

  AFPM3-AVI 三相交流單電源電壓電流傳感器(監控模塊)(以下簡稱模塊)能夠采集被監控設備電源的電壓值和電流值,并通過RS485 通訊上傳到監控器(監控主機)(以下稱監控主機),監控主機可以判斷被監控電源的電壓和電流狀態,如過壓、欠壓、過流等狀態,數據經監控主機分析處理后可以指示相應電源故障類型,并發出聲光報警信號。

  2、技術參數


  3、產品外形

  3.1 產品尺寸,如圖所示:


  3.2 安裝方式

  將此設備安裝在標準導軌上即可,無需其它外部零件固定。

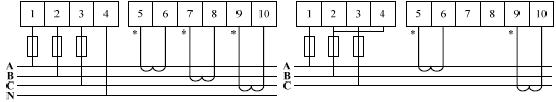

  4、產品接線端子定義



  5、產品設置要求

  5.1 指示顯示及操作

  模塊有運行指示燈(綠色)、通訊指示燈(綠色)以及報警指示燈(紅色)、1 路繼電器輸出指示燈(紅色)、1 路開關量輸入指示燈(紅色)和故障指示燈(黃色)。運行指示燈閃爍說明模塊正常運行,通訊指示燈閃爍說明模塊正在與監控主機進行通訊,報警指示燈亮說明模塊所監控的電源出現故障,繼電器和開關量指示燈顯示當前動作,故障指示燈亮則說明模塊自身出現故障,出現故障立即送修。發生報警時,可按復位鍵來消除報警和復位開關量輸出狀態。

  5.2 通訊設置

  模塊的通訊地址和波特率設置是通過面板上的八位撥碼開關來設置的。具體如下:

  1-6 位為通訊地址,1 是zui高位,6 是zui低位,全為0 默認為地址1。例如:

  000001:1

  000010:2

 ?。?:

  111111:63

  7-8 位為波特率設置位。7 為高位8 為低位,具體為:

  00 : 4800 bps

  01 : 9600 bps

  02 : 19200 bps

  03 : 38400 bps

  6、模塊自身故障分析

  ● 若模塊運行指示燈不亮,則請檢查輔助電源是否接好。

  ● 如供電正常情況下故障指示燈亮起,則按下“復位"按鍵進行報警復位,若燈仍亮則送修。

  ● 模塊通訊時通訊指示燈會閃爍。當模塊和監控主機進行通訊時,如通訊指示燈不閃爍且監控主機接收不到模塊上傳的數據,請檢查模塊自身波特率是否與主機*,地址是否有沖突。若都正確,且通訊指示燈不閃爍則進行一次系統復位,復位后依舊請送修。

  7、安裝要求

  ● 必須讓具有資格的安裝人員安裝此模塊,并且安裝之前要仔細閱讀使用說明。

  ● 接線時按照使用說明中的接線方式接線,接線完成后要認真核對接線是否正確,以免通電后損壞模塊、產生危險事故。

  ● 安裝或移除模塊時,請確認工作電源、待測母線及相關部分電源已切斷以免發生觸電,造成危險和人員傷害。

  ● 對模塊進行送檢、維修之前要切斷所有電源和檢測控制連接線。

  ● 接線、布線請按相關規范要求,以免發生短路、斷路等事故,同時也方便日后的維護和檢修。

  ● 模塊的正常運行依賴于正確的安裝、設置和操作,安裝之前請詳細閱讀安裝、設置和操作的相關內容,以保證模塊的正常運行。

  ● 對裝有模塊的電源設備進行絕緣或搖表測試之前,斷開所有與模塊連接的輸入和輸出線,避免測試對模塊內部器件可能帶來的損壞。

  8、下單范例(廠家訂貨渠道:)

  具體型號:AFPM3-AVI

  技術要求:輸入電壓AC 220V,輸入電流AC 5A,接線方式三相四線,1路開關量輸入1路繼電器輸出,準確級1.0級

  通訊協議:RS485接口Modbus/RTU協議

  輔助電源:DC24V
